汽车安全气囊示教板

【产品配置】

【产品简介】

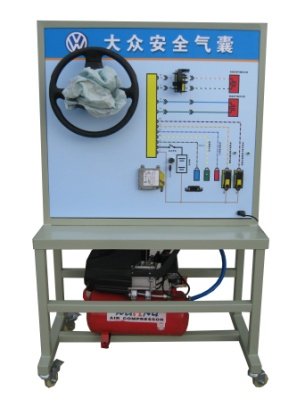

实验台以桑塔纳2000双气囊实物为基础，由移动台架、测量面板二部分组成。适用于中高等职业学院和培训机构的汽车安全气囊系统构造与维修实训教学，能够满足对安全气囊系统的结构、工作原理、故障设置及诊断的教学需要。

【规格参数】：

移动台架：（长*厚*高）1200*500*1700（mm）

重   量：40kg

【功能特点】

一、展示功能：

1、把安全双气囊、单气囊系统部件按原车基本位置排列，充分展示安全单双气囊系统的结构和工作原理。

2、彩色的元件结构组成图和电路原理图，不同的部件都标有名称，方便对照实物进行安全双气囊系统的结构和工作原理的教学需要。

二、动态运行功能：

在安全双气囊基础上，配备各相关辅助控制装置，利用导轨式模拟碰撞装置真实再现原车传感器仿真碰撞（轻碰不爆破，重碰才爆破），可如原车一样实际工作，达到瞬间爆炸效果，并结合灯光与爆炸声响，真实感受安全气囊系统工作时的震撼效果，使学生直观理解安全双气囊的结构和工作原理；并具碰撞后可重新恢复功能，便于反复实验要求。

三、检测和实时显示功能：

直观的电控系统原理图、外接式检测端子，可进行各传感器、执行器和电路参数的检测与分析、灯光显示爆炸时的执行元件工作状态。

四、自诊断功能：

利用SRS系统故障灯和诊断座，通过诊断座端子的短接，从故障灯的闪烁规律，读出相应的故障码，并可通过短接消除故障码；

五、故障设置与考核功能：

A、通过单片机电路故障设置器，可对所有系统电气断路故障和虚接故障二种典型故障类型进行设置。便于通过设置故障，由学员进行相关的测量、分析，进行故障的诊断和排除，达到良好的考核功能。

B、故障设置器采用双层集成电路板结构，集成电路板采用双面电路印刷制成，配以3个档位的大电流开关，具有极高的稳定性及大电流过电能力，达到既设置小电流（电流值5A以下）的传感器信号故障又能设置大电流（电流值可达15~20A）的执行器故障效果。

C、3个档位开关的档位分别为“断路”、“正常”、“虚接”，一个开关便能达到三种工作状况，易于断路故障和虚接故障的设置及排除。并具有质量稳定、易于更换等特点，便于设备的维护和保修。

D、本实验台集成电路故障设置器采用21路集成电路板。

可设置多达21个单独故障，真正达到“单个故障分别设置”、“多个故障任意组合设置”、“全部故障同时设置”的故障设置效果。便于学员对单个故障、多个组合故障进行相关的测量、分析从而理解故障的诊断和排除方法，达到故障的诊断和排除的良好教学及考核效果。

六、立式展柜结构台架，底架为双层结构，合理的工业造型，整体结构合理，自带漏电保护开关和保险丝安全系数高。

【产品工艺】

一、面板工艺和特点

面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。

1、采用8mm厚优质高密度PVC板作底板。

2、采用进口优质高强度高粘性的底膜材料，德国彩色喷绘技术成型，彩色内容具有极高的清晰度，表面覆盖高强度保护贴膜。具有耐磨（耐磨耐刮效果超过有机玻璃），防潮，耐腐蚀（耐优质化清剂腐蚀），不易退色等特点。（非喷画、铝塑板UV或印刷可比）。

二、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。

三、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。

四、金属表面采用高温喷塑处理，漆面坚固美观。
