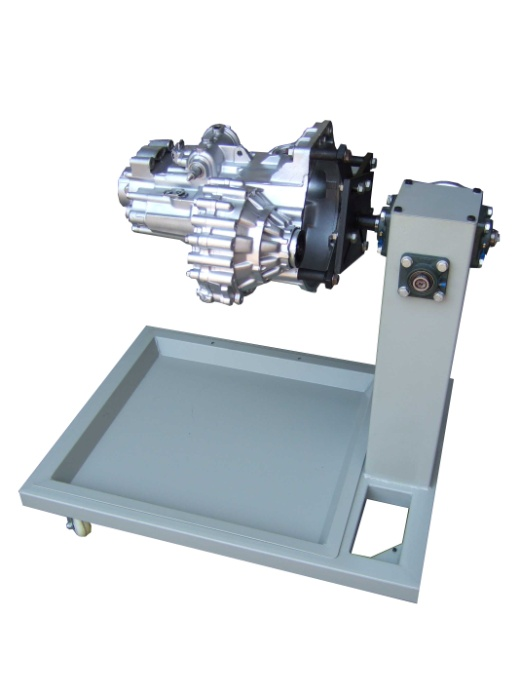

汽车手动变速器
拆装实训台

【功能特点】

1、大众捷达手动变速器总成，具体参数：二轴式、5挡手动变速器。适用于中高等职业技术院校对亚系车型变速器的构造与工作原理教学与实操技能实训考核需要。

2 、变速器结构良好，各零部件齐全（包括：输入轴、齿轮变速机构、差减速、换挡控制机构）等手动变速器正常工作部件。可在翻转架上直接对变速器进行解体、装复、调试、检验实训。

3、配本公司自主研制的万用翻转架，可对翻转架装配不同型号变速器，装配简单方便，适合于中高等职业院校与培训机构对学员进行变速器理论与实操技能的实训考核需要。

4、配涡轮蜗杆翻转结构，可实现360度自由旋转，并自动锁止于某一位置。配特殊加工固定部件，规格为：半圆弧支架，半径为200mm，厚1.2的优质铸铁，能够配置不同型号的变速器，一台多用，安装方便。

5、配700*600mm 1.2mm厚，机械冲压式接油盘，做到零件、工具、机油三不落地。确保实操场地清洁干净。

6、分置式结构：变速器与拆装架，能够独立使用，实现拆装、操纵两系统互不干扰，培养学员良好的拆装实操习惯。

【产品工艺】

1、根据原车变速器连接固定方式，采用先进设计理念，让发动机与拆装架能够相互独立起来，同时发动机表现为360度拆装型，使拆装过程更加顺手、顺心。

2、台架底部采用50×50mm，2.0mm厚的优质钢管，经特殊焊制成支撑架，规格为：900×800×800（长×宽×高）mm;上部为涡轮蜗杆翻转机构，采用150×150mm,5mm厚的优质方型钢管，经特殊焊制而成；台架美观大方、经久耐。

3、台架底部配700*600mm 1.mm厚，机械冲压式接油盘，做到零件、工具、机油三不落地。确保实操场地清洁干净。

4、翻转架为可移动型，配规格为：半径50mm，厚度为：50mm尼龙橡胶万向移动脚轮；外加铸铁型危险保护装置，适合于不平坦的地面适用，同时起到保护尼龙万向轮脚的使用寿命。
